Sonnenlicht sichtbar, PQ/HLG HDR

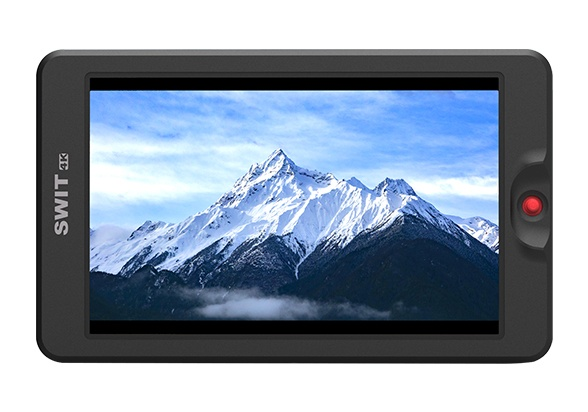

Das CM-S75F verfügt über ein 7-Zoll-LCD mit einer maximalen Helligkeit von 3000nit, das auch bei Sonnenlicht sichtbar ist, sowie über PQ und HLG HDR.
Die native Auflösung ist Full HD 1920×1200, Kontrast 1200:1
3G-SDI und 4K-HDMI
Der MonitorCM-S75F unterstützt:
3G/HD-SDI-Eingang × 1
3G/HD-SDI Schleifenausgang &mal; 1
HDMI 1.4 (4K30p) Eingang × 1
HDMI 1.4 (4K30p) Schleifenausgang × 1
Eingebetteter 3,5-mm-Audioausgang
SD-Karteneingang für 3DLUT-Upload und Firmware-Upgrade
Die Bedienung des Monitors lässt sich mit nur einem Joystick leicht realisieren:
Nach oben: Schneller Zoom-in-Modus
Abwärts: Schnelles Einstellen der Hintergrundbeleuchtung
Lang nach unten: Aktuelle Szene löschen
Links/Rechts: Preset-Szenen wechseln
Lang links: Menüsystem aufrufen
Lang rechts: Eine neue Szene hinzufügen
Nach unten drücken: Werkzeugkürzel bearbeiten / Einstellungen bestätigen
Im Gegensatz zu den herkömmlichen Monitoren mit mehreren Tasten verfügt der CM-S75F über voreingestellte Szenen und Schaltfunktionen. Du kannst bis zu 8 Szenen hinzufügen und jeder Szene 8 Funktionskurzbefehle zuweisen. Bewege den Joystick nach links/rechts, um einfach zwischen den Szenen zu wechseln, anstatt komplizierte Menütasten zu bedienen.
DieCM-S75F hat HLG, PQ3000, PQ10000 HDR 3DLUTs und 30 Arten von Rec709 De-log 3DLUTs eingebaut, darunter S-log2/3, V-log, C-log1/2/3, Log-C, J-log1, RedLog, BMD, FujiFilm, GoPro, DJI usw., um den Log-Modus in REC709 für alle gängigen Kameras zu konvertieren.
Benutzer-3DLUT-Würfel oder Kalibrierungs-3DLUT-Würfel können per SD-Karte auf den Monitor hochgeladen werden. Unterstützt 17^3, 33^3 und 65^3 Würfel. Maximal 16 Benutzer 3DLUTs können wiederhergestellt werden.
Ermöglicht das De-Squeeze des Bildes einer Kamera, die ein anamorphotisches Objektiv verwendet, Bildformate:
16x9,
4x3,
x1.3 Anamorphotisches De-Squeeze
x2.0 Anamorphotisches De-Squeeze
x2.0 MAG Anamorphes De-Squeeze
Schiebe den Joystick nach oben, um das Bild um das 2-fache oder 4-fache zu vergrößern; und während des Vergrößerungsmodus drückst du den Joystick, um das Bild ganz einfach mit dem Joystick nach oben/unten/links/rechts zu schwenken.
Video Tools
Neben dem normalen Falschfarben-Spektrum unterstützt der CM-S75F den leistungsfähigeren Super Falschfarben-Modus, einschließlich der Anzeigen für Unterbelichtung / Überbelichtung / 18-Grad-Grau / Hautton, um dir zu helfen, eine korrekte Belichtung zu erhalten.
Die Belichtungsindikatoren werden für verschiedene Kameras berechnet. Du kannst die Log-Kurven von SONY 709/S-log2/3, Panasonic 709/V-log, BMD/4K, Canon C-log2/3, ARRI 709/Log-C, REDLogfilm, RED RG3/4/RL3G10 auswählen.

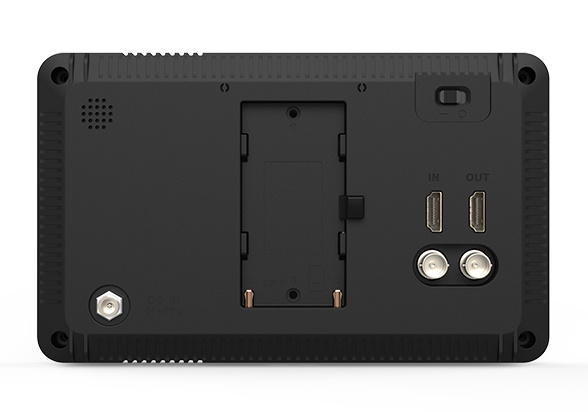

DasCM-S75F hat einen eingebauten NP-F DV-Batteriesteckplatz, unterstützt 11-17V DC-IN (5,5/2,1mm Pole-Tap) und bietet eine optionale V-Mount-Platte, um V-Mount-Batterien zu installieren.
Die maximale Leistungsaufnahme beträgt 18,8 W bei voller 3000-Nit-Hintergrundbeleuchtung.
Größe |
7 Zoll |
Anzeigefläche |
151.2×94.5mm |
Auflösung |
1920×1200 |
Ausblicksverhältnis |
16:10 |
Helligkeit |
3000 nit |
Kontrast |
1200:1 |
Farbe |
16,77 Millionen Farben |
Betrachtungswinkel |
Horizontal: 160°; Vertikal: 120° |
BNC ×1 |
3G/HD-SDI Eingang |
HDMI-A ×1 |
HDMI 1.4 Eingang |
SD-Karte ×1 |
3DLUT-Upload und Firmware-Upgrade |
BNC ×1 |
3G/HD-SDI Schleifenausgang |
HDMI-A ×1 |
HDMI 1.4 Schleifenausgang |
3,5mm ×1 |
SDI, HDMI eingebetteter Audioausgang |
Lautsprecher |
SDI, HDMI eingebetteter Audioausgang |
SDI |
2048×1080p (60 / 59.94 / 50) |
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
1080i (60 / 59.94 / 50) | |
1080psf (30 / 29.97 / 25 / 24 / 23.98) | |
1035i (60 / 59.94) | |
720p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
HDMI |
4096×2160p (30 / 29.97 / 25 / 24 / 23.98) |
3840&Zeiten;2160p (30 / 29.97 / 25 / 24 / 23.98) | |
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
1080i (60 / 59.94 / 50) | |
720p (60 / 59.94 / 50) | |
480p / 576p |
Eingangsspannung |
5,5/2,1mm Pole-Tap DC 11-17V Eingang; NP-F Batterie 6-8,4V Eingang |
Stromverbrauch |
Max 18.8W |
Arbeitstemperatur |
0°C~+50°C |
Arbeitsluftfeuchtigkeit |
10%~90% |
Lagertemperatur |
-15°C~+60°C |
Lagerungsfeuchtigkeit |
10%~90% |
Abmessungen |
192×116.3×24.7mm |
Nettogewicht (Hauptteil) |
450g |
