SDI-Videoeingänge

32

SDI-Videoausgänge

20

SDI-Videoausgänge mit Durchschleifung

20

SDI-Raten

270 Mbit; 1,5 G; 3 G; 6 G; 12 G

Videoeingänge mit Resync

An allen Eingängen

Referenzanschlüsse

1 BNC-Eingang, 1 BNC-Ausgang

Tri-Sync oder Black Burst

GPIO

DE15

Ethernet

Bis zu 10 Gbit/s zur Gerätesteuerung und zum Laden von Standbildern in den Media Pool

Computer-Schnittstelle

1 USB-C 3.0 für Gerätekonfiguration und Softwareupdates

SD-Videonormen

525i/59,94 NTSC; 625i/50 PAL

HD-Videonormen

720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30

Ultra-HD-Videonormen

2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60

8K-Videonormen

4320p/23,98; 4320p/24; 4320p/25; 4320p/29,97; 4320p/30; 4320p/50; 4320p/59,94; 4320p/60

SDI-Konformität

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A und B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1, SMPTE 2082‑10, SMPTE 2081‑12, SMPTE 2082‑11 und SMPTE 2082‑12

Videoabtastfrequenz

4:2:2

Farbgenauigkeit

10 Bit

Farbräume

Rec. 601, Rec. 709, Rec. 2020

Multirate-Unterstützung

Automatische Erkennung von SD, HD, 6G-SDI, 12G‑SDI, 2SI Quad Link 12G‑SDI, 2SI Dual Link 12G‑SDI und 2SI Quad Link 6G‑SDI

Vordergrund

4 x 12G-SDI-Eingang mit Loop Out

Hintergrund

4 x 12G-SDI-Eingang mit Loop Out

Standbild aus dem Media Pool

Hintergrund-Matte

4 x 12G-SDI-Eingang mit Loop Out

Internes Fenster

Standbild aus dem Media Pool

Garbage-Matte

4 x 12G-SDI-Eingang

Internes Fenster

Standbild aus dem Media Pool

Holdout-Matte

4 x 12G-SDI-Eingang

Internes Fenster

Standbild aus dem Media Pool

Ebene

4 x 12G-SDI-Eingang mit Loop Out

Standbild aus dem Media Pool

Ebenen-Matte

4 x 12G-SDI-Eingang mit Loop Out

Internes Fenster

Standbild aus dem Media Pool

Füllung

4 x 12G-SDI

Matte

4 x 12G-SDI

Programm

4 x 12G-SDI

Darsteller

4 x 12G-SDI

Monitoreingang

4 x 12G-SDI

Monitorausgang

4 x 12G-SDI

Standbildformate für Hintergründe

TGA, TIFF, BMP, PNG, JPG

Standbildformate mit Alphakanal für Hintergründe

TGA, TIFF, BMP

Standbildformate für Ebenenbilder

TGA, TIFF, BMP, PNG, JPG

Standbildformate mit Alphakanal für Ebenen

TGA, TIFF, BMP

Standbildformate für Garbage-Matten

TIFF, BMP, PNG, JPG

Standbildformate für Holdout-Matten

TIFF, BMP, PNG, JPG

Media Pool Speicher

6 GB nicht-flüchtige interne Speicherkapazität

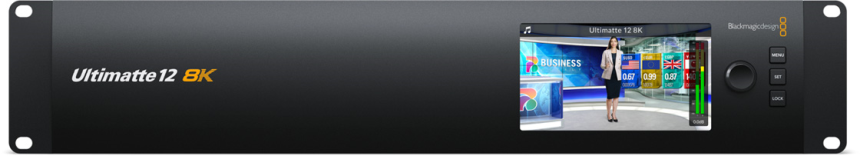

Eingebautes 5-Zoll-Farbdisplay für Gerätenamen, Videovorschau, Audiopegelmeter und Menüs

Frontblende

5-Zoll-Farbdisplay mit 3 Menütasten und Drehregler

Bedienpultanschluss

Netzwerk- oder direkte Ethernet-Verbindung zu einem Computer mit aufgespielter Ultimatte Software Control oder zu einer Ultimatte Smart Remote 4

Softwaresteuerung

Ultimatte Software Control

wird von Mac™ und Windows™ Computern unterstützt

Hardware-Bedienpult

Ultimatte Smart Remote 4

Benutzerdefinierbare Steuerung

Ethernet-Protokoll und GPIO-Kontaktbelegung finden Sie in der  Ultimatte Bedienungsanleitung

Softwareupdates

Erfolgt über USB-C oder Ethernet-Verbindung zu Mac™ oder Windows™ Computern

Konfiguration

Einrichtung der IP-Adresse des Ultimatte über die Frontblende oder das über USB verbundene Ultimatte Setup-Dienstprogramm

Stromversorgung

2 integrierte AC-Netzteile für 100–240 V, 50/60 Hz

Energieverbrauch

218 Watt

2 Rackeinheiten

Betriebstemperatur

0–40 °C

Lagerungstemperatur

-20–60 °C

Relative Luftfeuchtigkeit

0–90 % nicht kondensierend
