SDI-Videoeingänge
4 x 12G-SDI HD/2K/4K/8K, automatisch umschaltend. Quad Link 12G-SDI nur für 8K

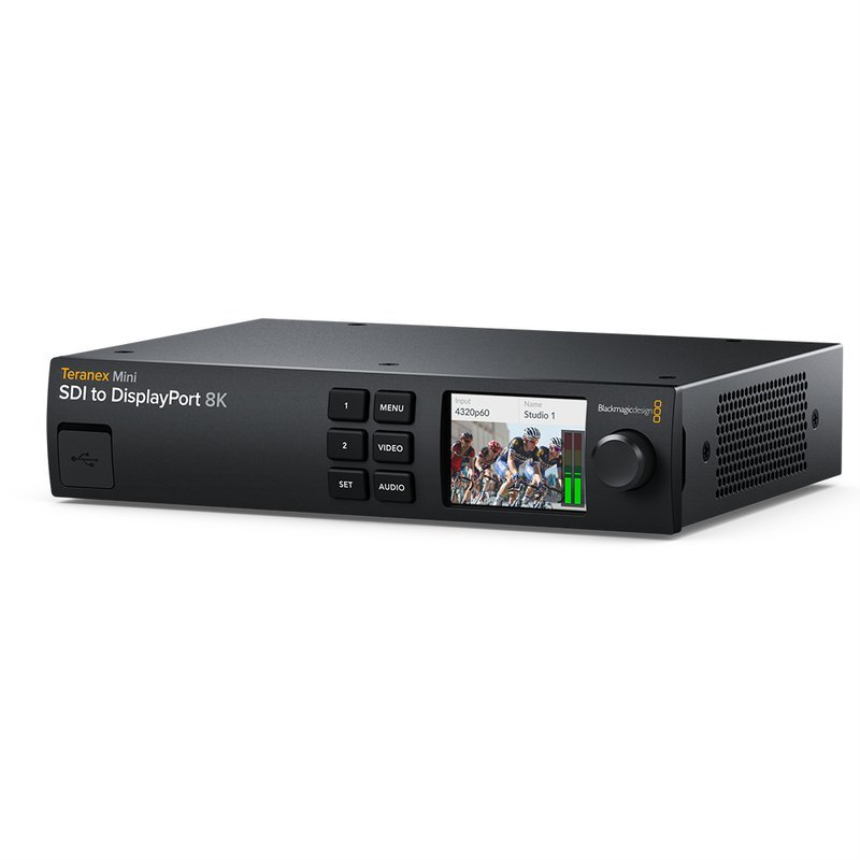

Blackmagic Teranex Mini - SDI to DisplayPort 8K HDR
1'303.40 CHFau lieu de1'372.00 CHF1'408.95 CHF incl.8.1% de TVA
N° d'article
141.BM-CONVN8TRM/AA/SDIDP
N° d'article
36 Monate
Disponibilité
Non disponible (Lieferbar in 5-10 Tagen)
8K-Monitoring mit dem Teranex Mini
Anspruchsvolles 8K-Monitoring mit dualen Videoscopes als Onscreen-Overlays, HDR, 33‑Punkt-3D‑LUTs und Bildschirm-Kalibrierung
Teranex Mini 8K HDR Modelle sind richtungsweisende 8K-Monitoring-Lösungen für Großbildfernseher, Videoprojektoren und Monitore mit DisplayPort. Im Gegensatz zu regulären Konvertern können Teranex Mini 8K HDR Modelle die Bildschirmkalibrierung unter Einsatz von Fremdmessgeräten besorgen. So lassen sich angeschlossene Monitore mit großer Farbgenauigkeit aufeinander abstimmen. Es gibt zwei Onscreen-Scopes mit den wahlweisen Einstellungen für Waveform, Parade, Vektorskop und Histogramm. Der Teranex Mini SDI to HDMI 8K HDR eignet sich ideal für Filmstudios und Broadcasting-Dienste, die Bedarf für professionelles und zugleich erschwingliches und farbgetreues Monitoring haben. Der Teranex Mini SDI to DisplayPort 8K HDR funktioniert darüber hinaus mit Monitoren mit DisplayPort-Anschluss. Ihnen wird ein elegantes Design mit einem Farb-LCD fürs Monitoring und zum Steuern der Einstellungen geboten.
Fortschrittliches 8K-Monitoring
Teranex Mini 8K HDR Modelle sind für vielfältige Einsatzbereiche konzipiert, wo farbgetreues SDI-Monitoring im Großformat wichtig ist, bspw. im Sendewesen sowie für Liveproduktionen und Spielfilme. Auch für die akkurate Bildkontrolle beim Graden in DaVinci Resolve eignen sich beide Modelle hervorragend. Da die Konverter Ihnen 3D-LUTs und Scopes bereitstellen, wird so auch die CPU- und GPU-Last reduziert. Das ist für die Arbeit mit rechenintensiven 8K-Formaten von Bedeutung. Bei Verwendung des Teranex SDI to DisplayPort 8K HDR in Kombination mit einem Pro Display XDR von Apple können Sie für ein präzises Colorgrading sogar die monitorinternen Farbprofile auswählen, um Farbraum und Gamma an die SDI-Eingabequelle anzupassen. Der Teranex Mini SDI to HDMI 8K HDR ist der ideale Partner, wenn Sie Multiview-Ausgaben von Bildmischern wie einem ATEM Constellation 8K an Großbildschirme senden und jede Ansicht groß genug zum Prüfen der Fokussierung sein soll. Mit der viergeteilten Multiview-Ausgabe können Sie sogar große, aus mehreren Monitoren bestehende Videowände bespielen. Damit sind riesige 8K-Videowände auf Konzerten und anderen Veranstaltungen ohne Weiteres realisierbar!
Für Sendezwecke und die Postproduktion konzipiert
Das innovative Design ist regulären Konvertern weit überlegen, denn er lässt sich nach Bedarf auch in Racks einbauen. Die Frontblende sieht auch auf einem Tisch schick aus. Sie bietet Tasten und ein Farb-LCD fürs Videomonitoring, auf dem auch Audiopegel und Videonormen eingeblendet werden. An der Rückseite gibt es Quad Link 12G-SDI-Anschlüsse für HD und Ultra HD sowie für Formate bis zu 8K. Vier HDMI-Ausgänge am Teranex Mini SDI to HDMI 8K HDR ermöglichen den Einsatz von 8K-Fernsehern mit Quad-HDMI-Eingängen. Ein Port im USB-C-Stil erlaubt den Anschluss von Monitoren wie dem Apple Pro Display XDR und zwei DisplayPort-Anschlüsse ermöglichen den Einsatz von regulären Computerbildschirmen. Der integrierte Scaler sorgt dafür, dass eingehende Videonormen auf die native Auflösung des angeschlossenen DisplayPort-Bildschirms skaliert werden. HD- und 4K-Inhalte lassen sich im Pixel-für-Pixel-Modus auch ohne Skalierung darstellen. Das i-Tüpfelchen: Damit Sie 8K-Quellen auch mit Ultra-HD- oder HD- Fernsehern und -Monitoren einsetzen können, verfügen beide Modelle über einen Downkonverter. Sie können auf beiden Modellen sogar zwischen den Ausgabevarianten 2SI (Sample Interleave) und Square Division komplett automatisch hin und her konvertieren. Ebenfalls vorhanden sind eine AC-Strombuchse, ein Ausgang für HiFi-gerechtes Analogaudio und ein USB-Port an der Frontblende, an den Sie ein Farbmessgerät zum Kalibrieren von Bildschirmen anschließen können.
HDR-Support auf dem neuesten Stand
Teranex Mini 8K HDR Modelle sind vollständig auf die neusten HDR-Workflows ausgerichtet. Fürs Monitoring in HDR SDI muss lediglich ein HDMI-Bildschirm oder ein Monitor mit DisplayPort angeschlossen werden. PQ- und Hybrid-Log-Gamma (HLG)-Formate, die statische Metadaten unterstützen, werden im Video Playload Identifier (VPID) entsprechend der SMPTE-Normen SST2108-1, ST2084 und ST425 verarbeitet. ST425 können Teranex Mini 8K HDR Modelle ebenfalls verarbeiten. Zur Unterstützung der Übertragungsparameter SDR, HLG oder PQ definiert dieser Standard im VPID zwei zusätzliche Bits. Zudem definiert die ST2108-1-Norm, wie HDR-kompatible, statische oder dynamische Metadaten per SDI übertragen werden. Darüber hinaus werden ST2082-10 für 12G-SDI-Quellen und ST425 für 3G-SDI-Quellen unterstützt. Support gibt es auch für die Farbräume Rec. 2020 und Rec. 709 sowie das DCI-P3-Format zu hundert Prozent.
Integrierte Echtzeit‑Scopes |
||
|
|
|
Zwei komplett unabhängige Onscreen-Scopes helfen Ihnen technische Senderichtlinien für wichtige Projekte im High-End-Bereich einzuhalten. Die Scopes werden als Overlay auf dem Bildschirm eingeblendet. Ihre Position, Größe und Deckkraft können Sie selbst einstellen. Es stehen verschiedene Scopes zur Auswahl, inklusive Waveform-Anzeigen der Luminanzpegel für Ihr eingehendes Videosignal. Über die Vektorskop-Anzeige sehen Sie die Farbintensität anhand von 100%-SDI-Referenzpegeln. RGB- und YUV-Parade-Anzeigen eignen sich perfekt für die Farbkorrektur und zur Kontrolle unzulässiger Pegel. Histogramm-Anzeigen stellen neben der Verteilung der weißen und schwarzen Bildinformationen auch Videoüberpegel in den Lichtern und Schatten dar. |
Leistungsstarke 33-Punkt-3D‑LUTs |
||
|
|
|
Sowohl der Teranex Mini SDI to HDMI 8K HDR als auch der Teranex Mini SDI to DisplayPort 8K HDR umfassen dieselben hochwertigen 33-Punkt-3D-LUTs, wie sie in der Filmbranche verwendet werden. 3D-LUTs eignen sich hervorragend, um den Look von alten Filmen nachzubauen oder Differenzen in der Kolorimetrie eines angeschlossenen Bildschirms zu kompensieren. Ein angeschlossener Bildschirm lässt sich sogar mithilfe eines USB-Farbmessgeräts von Fremdherstellern kalibrieren. Teranex Mini 8K HDR Modelle analysieren den Monitor und generieren eine 3D-LUT zum Korrigieren der Farbunterschiede zwischen Monitoren. Es können zwei unabhängige 3D-LUTs geladen werden, die Sie dann über die Frontblende auswählen. Da 3D-LUTs normgerechte Dateiformate verwenden, können Sie auch LUTs laden, die von Softwares wie DaVinci Resolve generiert wurden. |
Integrierte Monitorkalibrierung |
||
|
|
|
Da sich alle Bildschirme – selbst desselben Modells – leicht unterscheiden, ist es grundsätzlich schwierig, zu erkennen, ob die Farben exakt wiedergegeben werden. Teranex Mini 8K HDR Modelle lösen dieses Problem, denn sie können kompatible Bildschirme mit einem per USB angeschlossenen Fremdfarbmessgerät automatisch abgleichen. Unter den Farbmessgeräten werden zum Kalibrieren die Modelle SpectraCal C6, X-Rite i1 Display Pro oder Klein K10-A unterstützt. Ihr Anschluss erfolgt über die Vorderseite des Konverters. Starten Sie den Kalibrierungsvorgang einfach im entsprechenden Menü. Bevor die eigentliche Kalibrierung beginnt, werden Sie aufgefordert, die Helligkeit und den Kontrast auf Ihrem Monitor einzustellen. Der Konverter übernimmt den gesamten Arbeitsprozess und generiert während der Kalibrierung automatisch Testsignale auf dem Monitor. |
Fortschrittliches 12G‑SDI für HD, Ultra HD und 8K |
||
|
|
|
Alle vier 12G-SDI-Eingänge verfügen über Ausgänge zur Durchschleifung an andere Geräte. Ferner gibt es für den Einsatz in der Broadcasting- oder Filmbranche Support für alle Single Link HD-, Ultra-HD- und Quad Link 8K-Formate. Auflösungen in 720p werden mit Bildwechselfrequenzen von 50, 59,94 bis 60 fps unterstützt. 1080i-Formate werden mit Raten von 50i, 59,94i bis 60i unterstützt. Formate in 1080p, 1080PsF und 2160p werden bei Frameraten von 23,98 bis 60 fps unterstützt. Selbst die Filmformate 2K und 4K DCI werden bei Frameraten von 23,98 bis 60 fps unterstützt und die Formate 4320p 8K bei Raten von 23,98, 24, 25, 29,97, 50, 59,94 bis 60 fps. Der Konverter kann 2SI in Square Division umwandeln, d. h. 8K-Quellen werden automatisch monitorgerecht konvertiert. Teranex Mini 8K HDR Modelle verarbeiten sowohl Level A als auch Level B 3G-SDI sowie YUV- und RGB-SDI-Formate. |
Automatische HDMI-Abwärtskonvertierung |
||
|
|
|
Obwohl Teranex Mini 8K HDR Modelle zum Arbeiten in voller 8K-Auflösung über Quad Link 12G-SDI-Anschlüsse verfügen, schalten sie bedarfsgemäß auch nach HD, Ultra HD, 2K DCI und 4K DCI um. Das heißt, Sie können den Konverter für weitaus mehr als 8K verwenden. Mit dem Display eines angeschlossenen HDMI-Monitors, Fernsehgeräts oder Videoprojektors kommunizieren Teranex Mini 8K HDR Modelle über EDID. Kann der Monitor die Auflösung nicht anzeigen, wird für die korrekte Monitordarstellung automatisch abwärtskonvertiert. Sprich, Sie können für 8K einen HD- oder Ultra-HD-Monitor verwenden oder für Ultra HD einen HD-Monitor. So wird gewährleistet, dass Ihr Bildschirm unabhängig vom Standard des SDI-Signals immer ein Bild anzeigt. |
Anschlüsse
SDI-Videoausgänge
4 x 12G-SDI-Durchschleifausgänge
DisplayPort-Videoausgänge
2 DisplayPort-Buchsen in Standardgröße. Eine Buchse für 4K-Video, für unkomprimiertes 8K-Video werden beide Buchsen eingesetzt. 1 USB-C-DisplayPort-Verbinder
Analoge Adioausgänge
2 Kanäle Analogaudio über RCA-Buchsen
Unterstützung für eingebettetes Audio
16 Kanäle mit eingebettetem Audio auf allen SDI-Durchschleifausgängen und 8 Kanäle auf DisplayPort-Ausgängen
Multirate-Unterstützung
1,5 G, 3G, 6G, 12G, 2SI Dual Link 12G-SDI, 2SI Quad Link 12G-SDI, Square Division Quad Link 12G‑SDI
Aktualisierungen und Konfiguration
Vorderer USB-C-Port oder Ethernet
Reclocking
Ja
Normen
SD-Videonormen
Keine
HD-Videonormen
720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60
1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30
2K-Videonormen
2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI; 2Kp/47,95 DCI; 2Kp/48 DCI; 2Kp/50 DCI; 2Kp/59,94 DCI; 2Kp/60 DCI
2KPsF/23,98 DCI; 2KPsF/24 DCI; 2KPsF/25 DCI; 2KPsF/29,97 DCI; 2KPsF30 DCI
Ultra-HD-Videonormen
2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60
4K-DCI-Videonormen
4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/47,95 DCI; 4Kp/48 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI; 4Kp/60 DCI
8K-Videonormen
4320p/23,98; 4320p/24; 4320p/25; 4320p/29,97; 4320p/30; 4320p/47,95; 4320p/48; 4320p/50; 4320p/59,94; 4320p/60. Automatisch umschaltend zwischen 2SI und Square Division
8K-DCI-Videonormen
8Kp/23,98 DCI; 8Kp/24 DCI; 8Kp/25 DCI; 8Kp/29,97 DCI; 8Kp/30 DCI; 8Kp/47,95 DCI; 8Kp/48 DCI; 8Kp/50 DCI; 8Kp/59,94 DCI; 8Kp/60 DCI. Automatisch umschaltend zwischen 2SI und Square Division
SDI-Konformität
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Level A und B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 und SMPTE 2082-10
SDI-Videoraten
SDI-Videoanschlüsse sind zwischen 1,5G SDI, High Definition Level A und Level B 3G-SDI, 6G-SDI und 12G-SDI umschaltbar
SDI-Videoabtastfrequenz
4:2:2 und 4:4:4
SDI-Audioabtastfrequenz
Standard-Fernsehabtastrate von 48 kHz und 24 Bit
SDI-Farbgenauigkeit
4:2:2 und 4:4:4
SDI-Farbräume
YUV und RGB
DisplayPort Output Standards
SD-Videonormen
Keine
HD-Videonormen
720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60
Ultra-HD-Videonormen
2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60
5K- und 6K-Anzeigenormen
Richten sich nach den EDID des DisplayPort-Monitors
8K-Videonormen
4320p/23,98; 4320p/24; 4320p/25; 4320p/29,97; 4320p/30; 4320p/47,95; 4320p/48; 4320p/50; 4320p/59,94; 4320p/60
DisplayPort-Farbräume
REC 709, REC 2020
DisplayPort-Farbgenauigkeit
YUV 4:2:2 und RGB 4:4:4 in HD, 2K, 4K und 8K. 33-Punkt-LUTs können über die Teranex Utility Software hochgeladen oder Kalibrierungs-LUTs per Farbmessgerät generiert werden
Scopes
Scopes
Waveform, RGB-/YUV-Parade, Vektorskop, Histogramm
Anzeigemodi
Zwei Scope-Anzeigen mit Bild-Overlay und anpassbarer Deckkraft. Waveform und Parade mit normgerechten und HDR-Gitternetzen
HDR
Konvertierungen
Ausgabe kann auf SDR, HLG oder PQ eingestellt werden
Software
Softwaresteuerung
Mac OS X™ und Windows™ Software-Upgrade via USB-C oder Ethernet
Produktsoftware-Upgrade
Über mitgelieferte Updater-Anwendung
